简介

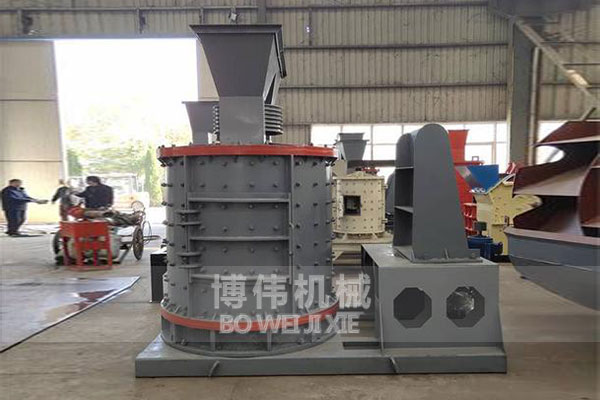

立轴式制砂机用于破碎各种中硬矿石，可广泛应用于矿山、冶金、耐材、水泥、煤炭、玻璃、陶瓷、电力等行业。复合式破碎机具有破碎比大，出料粒度可以任意调节，不受板锤、衬板磨损的影响、无筛条设置，破碎水分含量高、含泥量大的物料不宜堵塞等特点。
工作原理
物料由立轴式制砂机上部垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击与粉碎，物料在互相撞击后，又会在叶轮和机壳之间以物料形成涡流多次的互相撞击、摩擦而粉碎，从下部直通排出，形成闭路多次循环，由筛分设备控制达到所要求的成品粒度。
设备特点
1、立轴式制砂机破碎比度大，出料粒度可以任意调节，不受板锤、衬板磨损的影响；
2、无筛条设置，破碎水分含量高、含泥量大的物料时不易堵塞；
3、采用弹性调节机构，进入不可破碎物可自动排出，不会造成设备损坏；轴承水平布置，寿命长，可以破碎温度高的物料（如水泥熟料）；
4、立轴式制砂机本机转子体结构独特，破碎物料时，转子体几乎不磨损；

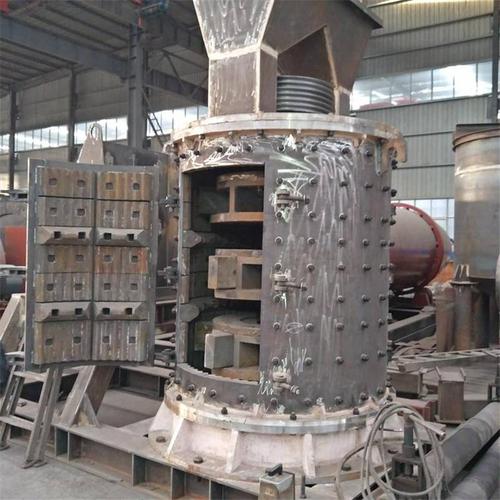

5、后腔体设置有丝杆或液压开启机构，不用起重设备，即可轻松更换易损件。
技术参数
|
型号 |
800 |
1000 |
1250 |
1500 |
1750 |
|
辊子直径(mm) |
650 |
800 |
1000 |
1250 |
1560 |
|
筒体高度(mm) |
800 |
850 |
850 |
1000 |
1410 |
|
主轴转速(r/min) |
1350 |
970 |
740 |
650 |
600 |
|
进料粒度(mm) |
50 |
70 |
100 |
100 |
100 |
|
出料粒度(mm) |
0-5 |
0-5 |
0-5 |
0-5 |
0-5 |
|
处理量(t/h) |
5-15 |
10-30 |
20-60 |
30-80 |
40-100 |
|
电动机 |
Y系列-4 |
Y系列-4 |
Y系列-8 |
Y系列-8 |
Y系列-8 |
|
功率(kw) |
30 |
55 |
75 |
110 |
132 |
|
转速 |
1440 |
1440 |
750 |
750 |
750 |
|
外形尺寸(长×宽×高)(mm) |
2200×860×1980 |
2700×1160×2000 |
2800×1400×2730 |
3100×1900×2300 |
3350×2100×2800 |
|
重量(t) |
2.3 |
4.5 |
9.73 |
18.1 |
26.61 |
